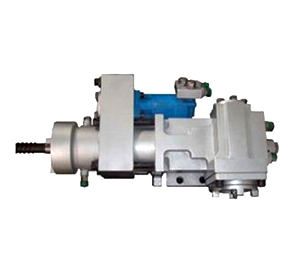

YYG350液压凿岩机

YYG350液压凿岩机技术解析与应用指南

一、核心参数与性能特点

冲击机构

冲击能量：350J，可高能效破碎高强度无水炮泥（适用于炼铁高炉出铁口）。

冲击频率：40-50Hz，高频冲击缩短钻孔时间（钻穿铁口仅需40-120秒）。

冲击压力与流量：13-16MPa压力下，流量达90-100L/min，确保持续稳定输出。

回转机构

旋转扭矩：500N·m，适应高阻力工况，减少卡钻风险。

旋转速度：0-400r/min可调，匹配不同岩石硬度需求。

旋转压力与流量：12MPa压力下，流量86L/min，提供充足动力。

结构优势

模块化设计：冲击器、旋转机构等核心部件可快速更换，维护时间缩短50%。

紧凑布局：长度905mm、宽度340mm、高度260mm，适配狭小空间作业。

轻量化总成：总重228kg，降低操作疲劳度，提升移动灵活性。

二、工作原理与动作流程

冲击动作

液压油通过配油阀进入活塞后腔，推动活塞高速前冲（速度可达8m/s），撞击钎尾传递冲击能量至钻头。

活塞回程时，前腔油液回流至油箱，蓄能器吸收压力波动，确保下次冲击稳定性。

回转动作

独立液压马达驱动齿轮旋转，通过花键轴带动钻杆以0-400r/min转速转动，实现连续剪切破碎岩石。

冲击与回转同步进行，形成螺旋式钻孔轨迹，提升排渣效率。

协同控制

送进机构通过链条牵引钻冲小车，送进速度1.0-1.5m/min，返退速度1m/s，匹配冲击频率优化钻孔效率。

液压系统压力与流量独立调节，适应不同炮泥硬度（如软质炮泥可降低冲击压力至11MPa）。

三、典型应用场景

炼铁高炉开铁口

钻凿深度4500mm、直径φ80mm铁口，时间缩短至40-120秒，比风动凿岩机效率提升3倍。

适应高炉冶炼强度提升后的无水炮泥需求，减少铁口渗铁风险。

矿山中深孔爆破

在露天矿山钻凿φ90mm、深度15m炮孔，日均进尺达200m，爆破块度均匀率提高20%。

搭配潜孔钻机使用，可替代传统气动设备，能耗降低40%。

隧道掘进与支护

在硬岩隧道中钻凿φ76mm、深度5m锚杆孔，钻孔偏斜率控制在1%以内，提升支护稳定性。

湿式除尘系统降低粉尘浓度至5mg/m³以下，满足井下作业环保要求。

四、维护与故障处理

日常保养要点

液压油管理：每3个月检测清洁度（NAS8-10级），每6个月更换油液并清洗油箱。

密封件检查：每月检查前后堵环密封圈，磨损超0.5mm立即更换。

钎具维护：每班检查钎尾形状，打堆或裂纹超过2mm时更换，中心孔堵塞需用通针清理。

常见故障排除

冲击无力：

检查液压系统压力（需达13-16MPa），调节溢流阀或减压阀。

检测蓄能器氮气压力（应为6-7MPa），不足时补充氮气。

无冲击声音：

紧固水套螺母及钻削部分连接螺栓，消除机械连接松动。

拆卸换向阀清洗阀芯，修复卡滞问题。

漏油故障：

更换前后堵环密封圈，涂抹耐高温密封胶（工作温度≥150℃）。

检查冲击部分后盖螺栓，扭矩不足时紧固至200N·m。

长期停放处理

拆卸清洗各部件，涂防锈油后封存。

排空蓄能器气体，防止橡胶隔膜老化。

存放环境温度控制在-20℃至+50℃，避免温差大导致油液凝固。

五、技术升级方向

智能化控制：集成压力传感器与PLC系统，实时监测冲击压力、旋转扭矩，自动调整参数匹配工况。

节能优化：采用变量液压泵，根据负载动态调节流量，综合能耗降低15%。

轻量化设计：应用高强度铝合金材料，总重可进一步减轻至200kg以内，提升便携性。
