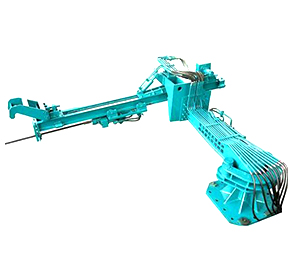

同侧式全液压开铁口机

同侧式全液压开铁口机的工作原理与结构解析

一、工作原理

同侧式全液压开铁口机通过液压系统驱动各执行机构，实现铁口的精准打开与疏通，其核心流程如下：

回转定位

液压马达驱动回转臂旋转，将钻进机构从停放位置转至工作位置（主铁沟正上方）。

旋转角度可通过液压比例阀精确控制（如8°-16°可调），确保钻杆对准铁口中心线。

挂钩固定

摆动油缸推动轨梁绕吊挂点摆动，使轨梁前端的锚钩下降并钩住锚钩座，将钻进反力传递至高炉炉壳，防止开孔时设备后移。

钻进与冲击

送进油马达通过链条牵引钻冲小车沿轨梁前进，液压凿岩机驱动钻杆旋转并产生高频冲击（如正向冲击频率40-50Hz），逐步穿透无水炮泥。

钻削与冲击动作可独立或同步进行，适应不同炮泥强度需求。

退钻与复位

铁口打通后，钻冲小车快速退回，液压缓冲阀自动卸荷，避免撞击。

锚钩脱离锚钩座，回转机构反向旋转，设备返回停放位置。

二、结构组成

同侧式全液压开铁口机采用模块化设计，主要分为以下部分：

回转机构

旋转臂：人字形结构，增强刚度并防止受热变形，支撑钻进机构。

液压马达：通过齿轮-销轮机构驱动旋转臂，实现精准回转定位。

缓冲器档块：限制转臂旋转角度，确保停位准确。

钻进机构

液压凿岩机：集成摆线油马达与冲击器，驱动钻杆旋转（转速300r/min）并产生高频冲击（能量250-350J）。

钻冲小车：搭载凿岩机，通过送进油马达与链条实现慢进（0.04-0.05m/s）与快退（1m/s）。

调角板：安装于旋转臂端部，支持钻进角度调整（如8°、10°、12°），适应不同铁口设计。

轨梁与送进机构

轨梁：走行小车沿轨梁槽钢移动，前端安装锚钩，尾部连接送进油马达。

导向链轮：调节牵引链条张紧度，确保钻冲小车平稳运行。

摆动机构

摆动油缸：驱动轨梁绕吊挂点摆动，实现挂钩与摘钩动作。

支架与吊挂架：固定轨梁，通过螺栓孔组合调节开口角度范围。

液压系统

泵站：提供高压油源（如工作压力13-22MPa），驱动各执行机构。

控制阀组：包括方向阀、压力阀、流量阀，实现钻削、冲击、送进等动作的独立或协同控制。

蓄能器：吸收冲击振动，稳定系统压力，延长元件寿命。

三、技术优势

结构紧凑：同侧式布局减少管路交叉，优化炉前空间利用率，便于维护。

高能效可靠：液压驱动提供大功率输出（如冲击能量555Nm），适应高强度炮泥，开口时间缩短至1-4分钟。

精准控制：电液比例技术实现回转角度、钻进速度的实时调节，提升开口质量。

适应性强：模块化设计支持快速更换磨损件（如钻杆、冲击活塞），降低停机风险。

四、应用场景

同侧式全液压开铁口机广泛应用于大型高炉（如1000-3500m³），尤其适合以下场景：

高强度炮泥：液压冲击能量大，可快速穿透无水炮泥，减少钻杆消耗。

环保要求高：全液压驱动减少粉尘排放，符合国家环保标准。

协同作业需求：与液压泥炮共用泵站，简化系统设计，降低能耗。
