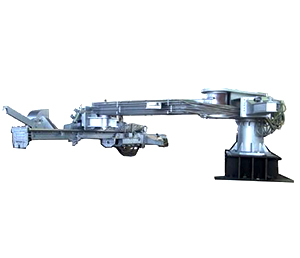

同侧式全液压开铁口机

同侧式全液压开铁口机技术解析与应用优势

一、设备定义与功能定位

同侧式全液压开铁口机是专为炼铁高炉设计的炉前关键设备，其核心功能是通过全液压驱动系统实现高炉铁口的精准打开与疏通。与分侧式布置不同，该设备将液压泥炮与开铁口机集成于主铁沟同一侧，通过紧凑的结构设计优化炉前空间布局，同时提升设备协同作业效率。

二、技术特点与性能优势

全液压驱动系统

动力核心：采用液压马达与液压缸组合，实现大臂旋转、钻杆冲击、钻进进给等动作的精准控制。例如，某型号设备冲击压力达200bar，正向冲击能量555Nm，可快速穿透高强度无水炮泥，开口时间缩短至1-4分钟。

稳定性保障：液压系统压力稳定（如220bar），配合蓄能器设计，有效吸收冲击振动，减少设备磨损，延长使用寿命。

同侧式结构创新

空间优化：泥炮与开铁口机同侧布置，避免分侧式布局中管路交叉与空间冲突，炉前操作面积增加30%以上。

协同作业：与液压泥炮共用泵站，简化系统设计，降低能耗与维护成本。例如，宝钢4#高炉采用此布局后，设备故障率下降25%，年维护成本减少约50万元。

高精度定位与自动化控制

电液比例技术：通过比例阀控制大臂旋转速度（如10°/s）与钻杆进给速度（0.04-0.05m/s），实现开口角度（8°-16°可调）与深度的精准匹配。

远程操作：集成PLC控制系统，操作人员可在控制室完成全部作业流程，减少高温辐射风险，提升安全性。

模块化与可靠性设计

核心部件模块化：钻杆夹具、冲击器等关键模块支持快速更换，单次维护时间缩短至30分钟以内。

耐高温材料：液压元件采用耐污染密封件与耐高温油液（运动黏度27-43mm²/s），适应炉前100℃以上高温环境。

三、典型应用场景与案例

大型高炉炉前作业

宝钢4#高炉：采用STB200型同侧式全液压开铁口机，实现4500mm深铁口稳定开口，日处理铁水量提升10%，设备寿命达8年以上。

八钢COREX炉：改造后设备支持4500mm开口深度，正/逆冲打频率29Hz，转钎扭矩682N·m，满足非高炉炼铁工艺需求。

环保与效率协同提升

粉尘控制：全液压驱动减少气动系统粉尘排放，配合水油雾化冷却系统，炉前粉尘浓度降低至8mg/m³以下，符合国家环保标准。

能耗优化：与泥炮共用泵站后，系统综合能耗下降15%，单炉年节约电费超30万元。

四、维护与保养要点

液压系统维护

油液管理：每48个月更换液压油，定期检测清洁度（NAS10级以内），防止油液氧化与污染。

蓄能器检查：每月检测氮气压力（如6-65bar），及时更换疲劳皮碗，避免压力波动影响冲击性能。

关键部件更换周期

冲击活塞与振打杆：根据使用频率统计寿命，建议每200小时拆机检修，更换磨损件。

钻杆与钻头：选用耐磨材质（如硬质合金），根据炮泥强度调整消耗定额，降低单吨铁成本。

高温环境适应性优化

冷却系统：确保冷却水压力2-3MPa，流量≥50L/min，防止液压元件过热变形。

安装位置：将液压泵站置于地下或远离高温区域，延长元件寿命。

五、技术发展趋势

智能化升级：集成传感器与AI算法，实现开口深度、角度的实时自适应调整，减少人工干预。

绿色化改进：研发低凝耐燃液压油，降低火灾风险；优化系统效率，减少碳排放。

大型化适配：针对5000m³以上超大型高炉，开发更高冲击能量（如800Nm）与更深开口能力（5000mm+）的设备。
