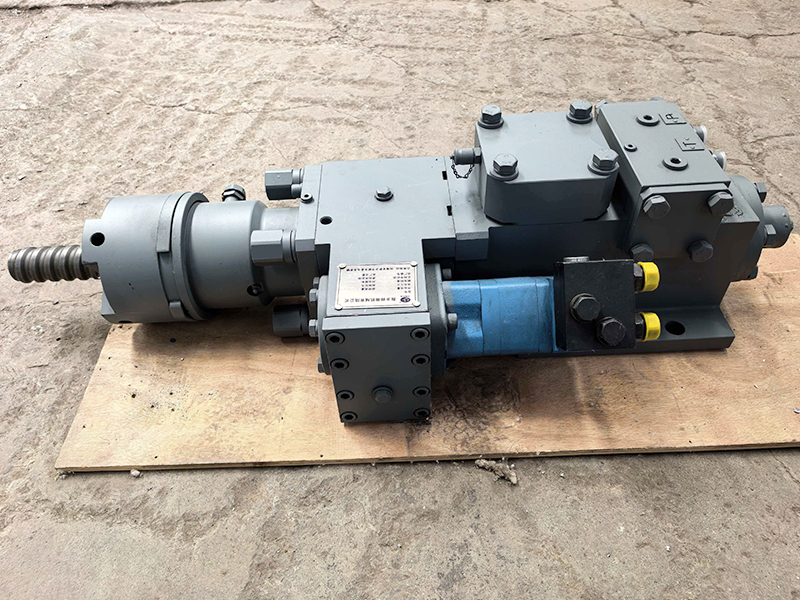

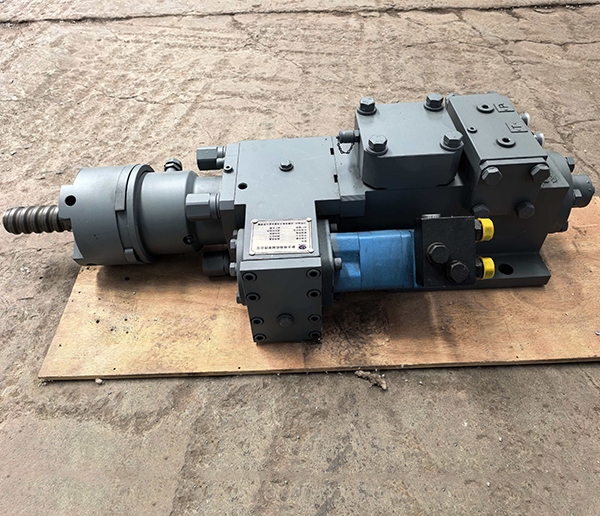

XRZ500重型液压凿岩机

目前，我国高炉炼铁趋向于大炉容、高顶压、高强度的工艺特征。大、中型高炉铁口深度 普遍超过3m，铁口孔道更深，铁口烧结强度更大，铁口硬杂质更多。我公司面向炉前工艺的新要求，推出的“XRZ500重型液压凿岩机”已在国内多座大型高炉成功应用。

一、主要用途、适用范围

XRZ500型液压凿岩机适用于1750～5000m3高炉的炉前开铁口作业。该机为全液压驱动，正向冲击时打开铁口，逆向冲击时退出铁口，旋转动作可与冲击动作配合或者独自进行，实现较大效率。该凿岩机的逆打功能可以在开口过程中钻杆卡住时，及时退出操作。该凿岩机可采用水雾式的排渣、除尘操作。实践证明水雾式开口：除尘明显，开口迅速，单次开口无需更换钻具，经济效益明显，所形成的孔道轴线直，内壁紧实而光整，放铁平稳且更耐侵蚀。

XRZ500液压凿岩机适应各种炮泥形成的铁口，钻进效果良好。十分有利于铁口的维护和泥包的形成，有助于减少打泥阻力。它的应用使炉前操作更为科学规范，有效减少了开口劳动强度和和设备维护量。

三、主要技术规格和参数

1、工作能力：较大孔深—6000mm；开口孔径—φ55～85mm。

2、动力参数

1）冲击动力：

额定压力 15MPa；

正向冲击流量 155L/min；逆向冲击流量 155L/min；

正向冲击功 500J； 逆向冲击功 500J；

逆向冲击频率 30Hz； 正向冲击频率 30Hz。

2)回转动力：

额定压力 15-20Mpa；额定流量 120 L/min；

额定扭矩 565-665N.m；  额定转速 470 r/min。

小车进给马达 5-8MPa，能满足开铁口前提下，冲击压力越低，使用寿命越长。冲击回油直接 回油箱。

3、水雾除尘 ：风压 0.6～0.8MPa；风量 3 m 3/min。

水压 0.6～2.0 MPa；耗水量 0.4～0.7L/ min；

4、油雾润滑：  风量 2～3 m 3/min；耗油量 9mL/ min

 风压 0.3～0.4 MPa。

5、整机净重（不含小车）： 608 kg

6、长 x 宽 x 高 x 中心高： 1975x535x385 x160mm

7、安装 定位、连接：凿岩机通过 “缸体”上的四处支脚由 6 个 M24 螺栓与小车连接。靠近机体中部支脚具有横向的键槽。键槽与小车上的定位平键结合，承受轴向力。小车与凿岩机定位和连接可靠，安装、拆卸便利。
