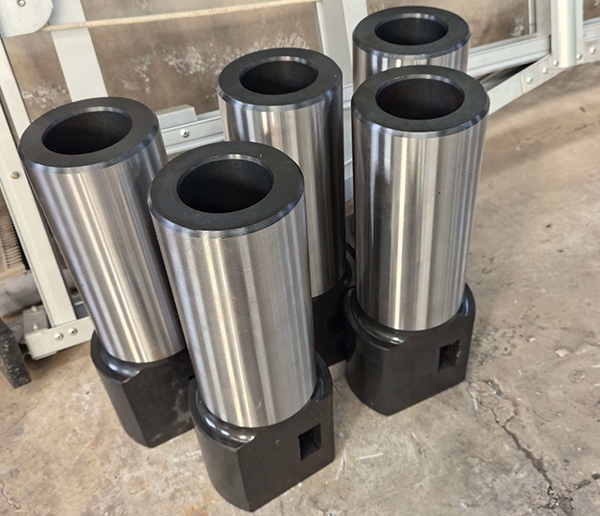

开口机插板式连接套

开口机插板式连接套是开口机中用于连接钻杆与凿岩机振打杆的关键部件，通常由连接件和定位块组成，通过花槽与卡槽配合实现钻杆的稳定连接与快速拆装。以下是关于开口机插板式连接套的详细介绍：

一、结构组成

开口机插板式连接套通常由连接件和定位块两大部分组成：

连接件：开设于连接件轴向一端的螺纹孔，用于与凿岩机振打杆连接。开设于连接件轴向另一端的第一花槽，用于钻杆穿设。与第一花槽连通的卡槽，卡槽径向贯穿连接件，包括沿周向间隔分布的若干扇形槽（或其他形状，如燕尾槽、三角槽等），用于与钻杆外表面的限位块配合。

定位块：固定安装于连接件设有第一花槽的一端。设有贯穿的第二花槽，与第一花槽连通，同样用于钻杆穿设。设有沿环形间隔分布的多个标识孔，便于机器人进行视觉抓取，辅助控制旋转程度以达到自动装卸钻杆的目的。

二、工作原理

开口机插板式连接套的工作原理主要基于花槽与卡槽的配合以及限位块的作用：

连接过程：将钻杆穿过连接件的第一花槽和定位块的第二花槽。旋转钻杆，使钻杆外表面的限位块置于连接件的卡槽内。通过连接件一侧的螺纹孔与凿岩机振打杆连接，实现钻杆与凿岩机的稳定连接。

拆卸过程：反向旋转钻杆，使限位块从卡槽中脱离。将钻杆从第一花槽和第二花槽中抽出，完成拆卸。

三、应用优势

开口机插板式连接套在开口机中具有显著的应用优势：

稳定连接：通过花槽与卡槽的配合以及限位块的作用，确保钻杆在凿岩过程中稳定转动，不易脱落。

快速拆装：通过旋转钻杆即可实现与连接件的连接与拆卸，操作简便快捷，提高了工作效率。

自动化适配：定位块上的标识孔便于机器人进行视觉抓取，辅助控制旋转程度，实现自动装卸钻杆，适应自动化生产需求。

四、实际应用案例

以某型号开口机为例，其采用的插板式连接套具体结构如下：

连接件：一端开设M24的螺纹孔，用于与凿岩机振打杆连接。另一端开设十字梅花槽作为第一花槽，横截面与钻杆于限位块处的横截面形状一致。卡槽设有两个扇形槽，与钻杆外表面的两个对称限位块配合。

定位块：通过螺栓安装于连接件设有第一花槽的一端。开设与第一花槽形状一致、大小一致且中心轴重合的第二花槽。设有沿环形间隔分布的四个正四边形标识孔，便于机器人进行视觉抓取。
